A continuació explicarem les operacions principals de fresatge que es pot realitzar en la fresadora universal. Per aclarir tenim fotos gràfiques i incloem també enllaços d'exemples per veure més clar el procés.
El fresatge consisteix principalment en el tall del material que es mecanitza amb una eina rotativa de diversos talls, que es diuen dents, llavis o plaquetes de metall dur, que executa moviments d'avanç programats de la taula de treball en gairebé qualsevol direcció dels tres eixos possibles, en els quals, es pot desplaçar la taula on va fixada la peça que es mecanitza.
Les eines de fresar es caracteritzen pel seu diàmetre exterior, el nombre de dents, el pas de les dents (distància entre dues dents consecutives) i el sistema de fixació de la fresa en la màquina.
En les fresadores universals utilitzant els accessoris adequats es pot realitzar la següent relació de fresatges:
·Planejament. Té per objectiu aconseguir superfícies planes. Per al planejament s'utilitzen generalment freses de planejar de plaquetes intercanviables de metall dur.
·Fresatge a esquadra. És una variant del planejament que consisteix en deixar graons perpendiculars en la peça que es mecanitza. Per a això s'utilitzen plaquetes quadrades o ròmbiques situades en el portafreses de forma adequada.
·Cubicatge. Consisteix en preparar els totxos de metall o un altre material com marbre o granit en les dimensions cúbiques adequades per a operacions posteriors. Aquest fresatge també es realitza amb freses de planejar de plaquetes intercanviables.
·Tall. Una de les operacions inicials de mecanització que cal realitzar es tallar les peces a la longitud determinada partint de barres i perfils comercials d'una longitud major. Les freses de tall cilíndriques es caracteritzen per ser molt primes (de l'ordre de 3 mm encara que pot variar), tenir un diàmetre gran i un dentat molt fi. També s'utilitzen freses de disc relativament amb poc espessor (de 0,5 a 6 mm) i fins a 300 mm de diàmetre amb les superfícies laterals retranqueades per evitar el fregament d'aquestes amb la peça.
·Ranuratge recte. Per al fresatge de ranures rectes s'utilitzen generalment freses cilíndriques amb l'amplària de la ranura i, sovint, es munten diverses freses en l'eix portafreses permetent augmentar la productivitat de mecanització. Al muntatge de diverses freses cilíndriques se li denomina tren de freses o freses compostes. Les freses cilíndriques es caracteritzen per tenir tres arestes de tall: la frontal i les dos laterals.
·Ranuratge de forma. S'utilitzen freses de la forma adequada a la ranura, que pot ser en forma de T, de cua d'oreneta, etc.
·Tall. Una de les operacions inicials de mecanització que cal realitzar es tallar les peces a la longitud determinada partint de barres i perfils comercials d'una longitud major. Les freses de tall cilíndriques es caracteritzen per ser molt primes (de l'ordre de 3 mm encara que pot variar), tenir un diàmetre gran i un dentat molt fi. També s'utilitzen freses de disc relativament amb poc espessor (de 0,5 a 6 mm) i fins a 300 mm de diàmetre amb les superfícies laterals retranqueades per evitar el fregament d'aquestes amb la peça.
| freses cilíndriques de tall |
| freses de disc de tall |
·Ranuratge recte. Per al fresatge de ranures rectes s'utilitzen generalment freses cilíndriques amb l'amplària de la ranura i, sovint, es munten diverses freses en l'eix portafreses permetent augmentar la productivitat de mecanització. Al muntatge de diverses freses cilíndriques se li denomina tren de freses o freses compostes. Les freses cilíndriques es caracteritzen per tenir tres arestes de tall: la frontal i les dos laterals.
·Ranuratge de forma. S'utilitzen freses de la forma adequada a la ranura, que pot ser en forma de T, de cua d'oreneta, etc.
·Ranuratge de xaveters. S'utilitzen freses cilíndriques amb mànec, conegudes en l'argot com a ballarines, amb les quals es pot avançar el tall tant en adreça perpendicular al seu eix com paral·lel a aquest.
Vídeo-exemple de xaveter
·Fresatge de cavitats. En aquest tipus d'operacions és recomanable realitzar un trepant previ i a partir del mateix i amb freses adequades abordar el mecanitzat de la cavitat tenint en compte que els radis de la cavitat han de ser almenys un 15% superior al radi de la fresa.
·Fresatge frontal. Consisteix en el fresatge que es realitza amb freses helicoïdals cilíndriques que ataquen frontalment l'operació de fresatge.
·Fresatge d'engranatges. El fresatge d'engranatges es pot fer en les fresadores universals mitjançant el plat divisor. Normalment es fa en màquines especials anomenades talladores d'engranatges i amb l'ús de freses especials del mòdul de dent adequat.
| muntatge |
Vídeo de fabricació d'un engranatge
·Mortasament. Consisteix a mecanitzar xaveters en els forats, per a això s'utilitza un accessori especial que s'acobla al capçal de les fresadores universals i transforma el moviment de rotació en un moviment vertical alternatiu.
·Foradament, escairador i mandrinatge. També es pot fer aquestes operacions amb les eines correspondents en la fresadora.
 |
| escairador |
 |
| eina de mandrinar |
 |
| broca |

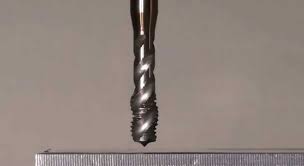

·Fresatge de rosques. El fresatge de rosques requereix una fresadora capaç de realitzar interpolació helicoïdal simultània en dos graus de llibertat: la rotació de la peça respecte a l'eix de l'hèlix de la rosca i la translació de la peça en l'adreça d'aquest eix. El perfil dels talls de tall de la fresa han de ser adequats al tipus de rosca que es mecanitze.
Vídeo-exemple de rosca en fresadora
