Realització d'operacions en màquines auxiliars. Màquines de trepatge.

En aquesta unitat els alumnes coneixeran els tipus de màquines de trepatge més comuns que existixen, diferenciaran les parts més importants i els treballs que realitzen (vídeos explicatius al final) i aprendran a treballar amb elles amb seguretat.


Resultat d'imatges de taladradora industrial

Totes les màquines de trepatge es caracteritzen per algun mitjà de rotació de l'eina de tall i l'avanç de la mateixa al llarg del seu propi eix, dins d'una peça estacionària, per produir un forat d'aproximadament de la mateixa mida que el de l'eina de tall. De les dues funcions, l'avanç de l'eina de tall al llarg del seu eix és el més crític i el de major consideració en el disseny de la màquina perforadora.

A més del trepatge, generalment es poden executar altres operacions en les màquines perforadores com mandrinat, mandrinatge, roscatge, atrompetat, i escairament de forats. Totes altres operacions estan relacionades estretament amb el trepatge pel que fa als moviments bàsics de la màquina i normalment requereixen un forat trepat per començar.

En la unitat estudiarem les màquines fixes més usuals al taller i les parts importants:


De sobretaula.                                                                    De columna

Resultat d'imatges de taladradora de columnaResultat d'imatges de taladradora de sobremesa


       Radial                                                                                    Revòlver

Resultat d'imatges de taladradora revólver



Totes les màquines de trepatge han de tenir:


1. BASE. Aquesta serveix per donar estabilitat a la màquina i també com muntatge rígid per a la columna.
2. TAULA. Aquesta pot ser rodona o rectangular, s'utilitza per subjectar la peça que es va a treballar; aquesta es pot moure cap amunt, avall i girar al voltant de la columna.
3. COLUMNA. Aquesta és cilíndrica, de precisió i es munta a la base. Serveix de suport per a la taula i el cap del trepant.
4. CAP DEL TREPANT. Aquest allotja el mecanisme utilitzat per fer girar l'eina de tall i fer-la avançar cap a la peça de treball.
5. FUSELL. Aquest és un eix rodó que subjecta i impulsa l'eina de tall.
6. MANIGUET. Aquesta part allotja el fusell, no gira sinó que només es desplaça cap amunt i cap avall, dins del cap.
7. PORTA BROQUES. Aquest dispositiu és el que serveix per a subjectar les broques durant l'operació.

8. PALANCA DE AVANÇ MANUAL. Aquesta s'utilitza per controlar el moviment vertical del maniguet del fusell i de l'eina de tall.


-Subjecció d'eines (broques).

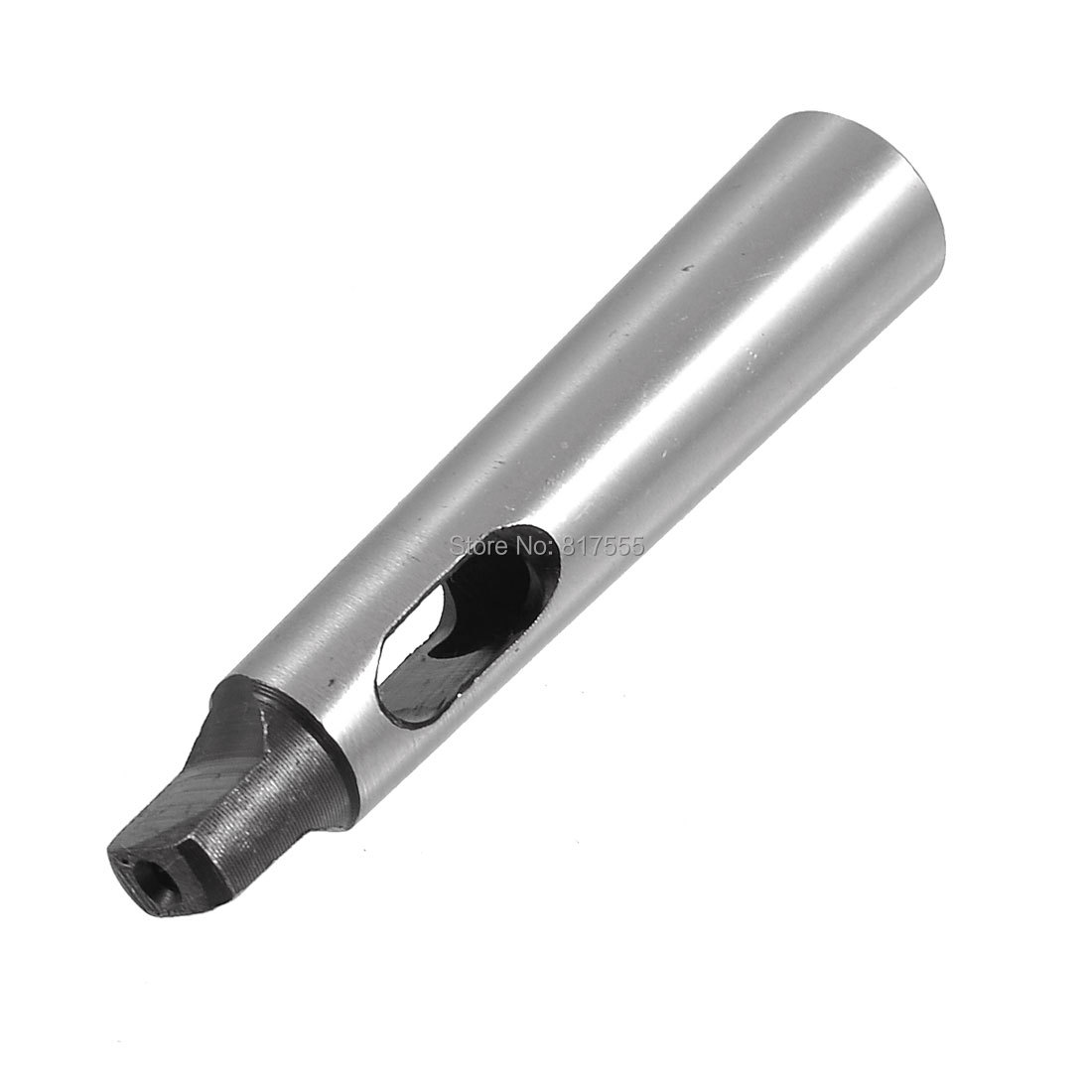

Manguet

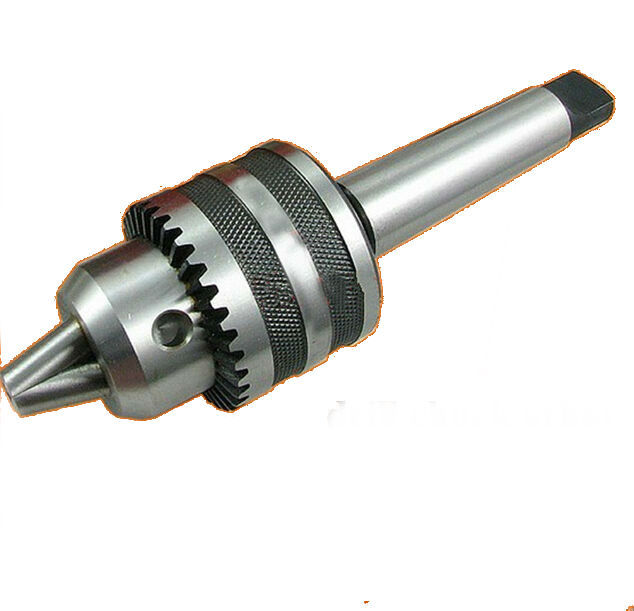

Portabroques











Les formes que es poden obtenir són els forats, però poden ser:

-Forats passants
-Forats cegos
-Aixamfranament cònic
-Aixamfranament cilíndric
-Mascle de roscar
-Filera de roscar

La broca és la eina que s'utilitza per a fer els forats amb les màquines de trepatge. Existixen de diferents formes i materials però les més usuals són les de mànec cilíndric i cònic.
És una barra d'acer temperat, de tal manera esmolada per un extrem, que en girar pot penetrar en un cos i tallar petites porcions anomenades ferritges. Les més generalitzades són les helicoïdals, la resta es poden considerar especials. Anem a distiguir les parts:



Vídeo.Afilat d'una broca                                                                  Vídeo.Tècnica de trepant
