Mecanitzat manual. Operacions bàsiques


En aquesta unitat els alumnes reconeixeran i aprendran a utilitzar les eines de treball manual bàsiques que quotidianament utilitzarem al taller de mecanitzat d'aquest curs: serrat, llimat i roscatge a mà.

En el mecanitzat manual bàsic per arrencada de ferritja s'eliminen trossos de material mitjançant eines amb talls perfectament definits. Els més habituals són:



SERRAT

L'operació de serrada manual consisteix en el tall per desbast o arrencada de ferritja del material mitjançant una serra de mà, amb moviments de vaivé de la serra sobre l'objecte / peça a tallar.




1-Arc o suport, 2-fulla de serra amb dents en un costat (monolateral), 3-nansa de la serra, 4-subjecció, 5- tac fix o punt de fixació, 6-tac mòbil, 7-braç o tensor de fulla de serra, 8-palometa o femella per tensar fulla de serra.






Les fulles de serra són primes làmines d'acer al carboni o acer ràpid que té un dentat en un o dos dels seus cants. En les cares o costats del full vénen estipulats les dades que les caracteritzen, a més, de dos orificis per subjectar-la a les fixacions de la serra. Una altra característica és el TRISCAT de les dents, és a dir la seua col·locació, no van un darrere l'altre perquè la fulla no es quede atrapada en el mateix tall que va realitzant, ja que aquest és més ample que el gruix de la mateixa fulla.



Triscat de les dents
Resultat d'imatges de dientes de sierra triscados




 Posició correcta per al serrat

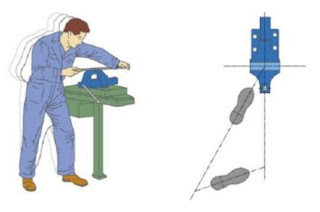

Hem de posar un peu enrere de suport i un altre apuntant cap a la peça a tallar amb la serra, després d'això hem d'agafar la serra pel mànec i l'altre extrem de l'arc, després realitzar el gest d'avanç exercint força per al tall i en el retrocés relaxar els braços per no danyar el triscat i que aquest torne relliscant pel tall fet.
















LLIMAT

Llimar manualment és una de les operacions bàsiques de mecanització, que té com a objectiu eliminar material sobrant d'una peça metàl·lica, desbastant o arrencant petites encenalls amb ajuda d'una llima, fins a deixar una forma adequada al que es necessita.

Una llima és una barra plana o platina d'acer temperat, que té llaurada fileres de petites dents a manera de petites piràmides amb pics i talls tallants.





 Classificació de les llimes segons la forma




Plana acabada en punta


Plana paral·lela

Quadrada

Rodona

Mitja canya

Triangular






      Classificació segons el seu picat.


Se li crida a la rugositat de la llima, i que pot ser dels tipus següents:

Senzill: és el produït per entalles paral·leles que formen 70º amb l'eix de la llima. Aquest tipus de picat es utilitzada per treballar metalls tous com el plom, l'alumini, l'estany, coure, llautó, etc.

Doble: s'obté a partir d'un picat senzill, però s'afegeix un altre creuat amb el primer, i a 45 ° graus de l'eix de la llima, donant lloc a les dents de la llima.



Picado-sencillo
                                                                                 Senzill


Picado doble
                                                                                 Doble





Classificació segons el seu grau de tall


El grau de tall d'una llima influeix de manera notable en la capacitat d'arrencada de material, i ve indicat pel nombre de dents que té per unitat de superfície cm2. Fina, entrefina y basta.





La posició de l'operari per al llimat manual és la mateixa que en l'operació de serrat.






La llima s'ha de moure sobre la peça formant un angle aproximat de 45º amb el seu eix. Un cop llimada la peça en una direcció, es creua el ratllat, per llimar en sentit perpendicular a la direcció anterior.





ROSCATGE A MÀ (centrarem l'atenció només en la rosca mètrica)


El roscatge consisteix en la mecanització helicoïdal interior (femella) i exterior (cargol) sobre una superfície cilíndrica. Per al roscatge manual s'utilitzen mascles i fileres, que són eines de tall usades per mecanitzar les rosques de cargols i femelles en components sòlids com ara, metall. Un mascle s'utilitza per a roscar la part femella de l'acoblament. Una filera s'utilitza per a roscar la porció mascle del parell d'acoblament, és a dir, un pern.



La utilització de mascles.

Per a roscar a mà cal 1 joc de mascles, que és format per tres mascles: el primer és cònic en tota la seua llargària i gràcies a aquesta forma permet obrir camí als altres mascles; el segon te menys part cònica, i el tercer és cilíndric quasi en tota la seua llargària (és el que permet deixar la rosca perfectament acabada) S'utilitza partint d'un forat previ normalizat per a començar amb l'operació tables de diàmetres per a roscar

mascle amb suport



joc de mascles


Utilització de fileres.

Una filera de roscar és una eina manual de tall que s'utilitza per al roscatge manual de perns i cargols, que han d'estar calibrats d'acord amb les característiques de la rosca que es tracte.
Hi ha una filera per a cada tipus de cargol normalitzat d'acord amb els sistemes de rosques vigents.
Les fileres es munten en un útil anomenat portafileres o braç bandeador, on se li imprimeix la força i el gir de roscatge necessari.




                         vídeo roscatge amb fileres
